CAD坐标标注插件功能详解与操作流程

CAD坐标标注插件功能详解与操作流程
  • 分类：

    图形处理

    版本：

    v2.55

    大小：

    725.00KB

  • 语言：

    中文

    环境：

    Android,IOS

    厂商：

    互联网

  • 小编：

    雄杰下载站

    星级：

    更新：

    2026-08-14 12:25:19

相关介绍

CAD坐标标注插件(ZBBZ)作为AutoCAD的辅助工具，专为工程制图场景设计，可快速完成坐标定位与标注。相比软件原生功能，其精准度与灵活性显著提升，尤其适用于建筑测绘、机械设计等领域。通过简化操作流程，该插件有效缩短了制图时间，成为行业用户的高效解决方案。

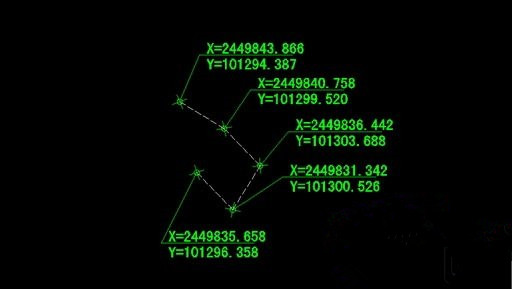

截图

核心功能实现

在AutoCAD环境中输入AP指令，通过启动组加载ZBBZ.VLX文件后，用户可调用多种标注模式。系统支持批量坐标提取与格式自定义，标注结果自动适配当前图纸比例。对于复杂地形图处理，建议结合805插件的坐标系转换功能，确保数据输出的完整性。制图过程中保持1:1比例原则，通过打印设置调整最终输出规格，既能保证图纸精度又可提升后期修改效率。

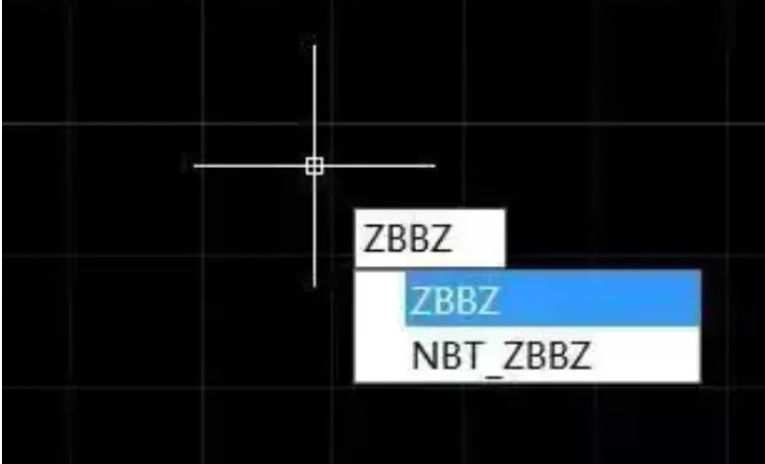

截图

参数调整规范

通过D命令进入标注样式管理器，用户可自定义文字高度与箭头规格。建议将基准标注样式设置为模板，针对不同图纸类型建立子样式库。处理大范围区域时，适当增加填充图案的比例因子至1.5-2倍；精细部件制图则推荐采用0.8-1.2倍参数组合，既能保证视觉效果又可避免信息重叠。

典型应用场景

使用PO命令输入基准坐标点后，结合AL指令实现图纸精准对齐。需注意软件坐标系与工程坐标系存在XY轴差异，输入数值时需进行位置调换。现场测绘数据导入时，建议去除小数点直接输入整数坐标，通过图层管理区分不同高程点，配合颜色编码可提升图纸可读性。

用户实际反馈

@测绘员陈工： "对比原生标注工具效率提升3倍以上，特别是批量处理地形坐标时，数据输出格式完全符合验收标准。"

@机械设计师Lynn： "自定义标注样式功能很实用，团队统一模板后图纸规范性明显改善，项目沟通成本降低40%。"

@市政工程老张： "坐标系转换非常精准，配合GPS定位数据使用，现场放线误差控制在2mm以内。"
